Кольца прямоугольные

Уплотнительные кольца квадратного и прямоугольного сечений предназначаются для предотвращения утечек и защиты от пыли, грязи и влаги в открытых фланцевых соединениях и арматуре, плоскопараллельных и полугнездных неподвижных фланцевых соединениях в соединительных частях трубопроводов. Обычно применяются в статических узлах, но могут работать и при динамике.

  • Размеры
  • Допуски на размеры

Кольца прямоугольного сечения производятся из резин (NBR, Viton, FPM, силикона MVQ), фторопласта (PTFE) и полиуретанов (PU).

В зависимости от применяемого материала, они используются в таких средах, как:
- кислоты, щелочи и основания
- кетонам и спиртам
- растворы солей
- ароматическим углеводородам
- органические и неорганические растворители
- воздух в пневматических системах
- водяной пар.

Диапазон рабочей температуры также зависит от применяемого материала и может быть от -60°С до +200°С.

Герметизация узла кольцами прямоугольного сечения при малом рабочем давлении достигается предварительным сжатием кольца при сборке уплотняемого узла, рекомендуемое радиальное сжатие кольца - 0,1-0,2 мм. Герметичность соединения обеспечивается смещением кольца под давлением рабочей среды. Размеры колец и канавок для их монтажа выбирают из расчета обеспечения бокового зазора в пределах 0,2-0,25 мм при сборке кольца (без обжатия). Для снижения силы трения колец в ряде конструкций можно уменьшить площадь уплотнения контактирующую с уплотняемой поверхностью, это достигается снятием фасок, что также повышает срок службы колец при рабочем давлении до 1,0 МПа.

Также кольца прямоугольного сечения получили широкое применение в качестве опорных колец, которые служат для защиты уплотнений (в осномном при динамической работе уплотняемого узла), тоесть сами не служат в качестве уплотнения - применяются для препятствования продавливанию уплотнения в зазор шток/цилиндр. Изтотавливаются из материалов с большей твердостью и прочностью (например из PTFE), чем у материала зашищаемого уплотнения.

Имеют кольцевую форму с прямоугольным, реже фасонным, поперечным сечением. Могут изготавливаться разрезными (разрез прямой или под углом). Высота кольца равна глубине монтажной канавки уплотнения плюс высота зазора шток/цилиндр. В зависимости от направления давления уплотнение защищают одно или два опорных кольца.

Кольца прямоугольного сечения могут являться составной частью других уплотнений и служат для их усиления при особенно больших нагрузках.

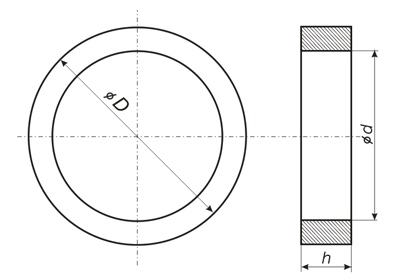

Размеры колец указываются следующим образом: d x D x h, где d - диаметр штока (мм); D - диаметр цилиндра (мм); h - высота кольца.

Пример условного обозначения: 25х35х10, где 25 – диаметр штока, мм; 35 – диаметр цилиндра, мм; 10 – высота кольца, мм

Нормативные документы: ГОСТ 15180-86 Прокладки плоские эластичные. Основные параметры и размеры.

Подбор колец прямоугольного сечения осуществляется в зависимости от характеристик среды контактирующей с кольцом и технических параметров работы Вашего оборудования.

Возможно изготовление колец любых размеров по чертежам и эскизам.
