Кольца круглые

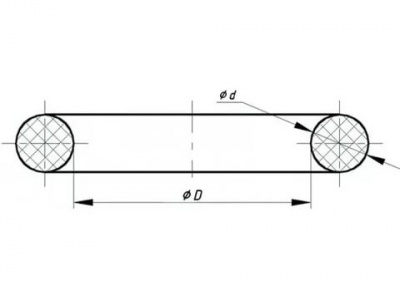

Кольцо круглого сечения - это статическое (в неподвижных деталях механизмов), а при определенных условиях, динамическое (при возвратно-поступательных, вращательном и колебательных движениях) уплотнение.

  • Размеры
  • Допуски на размеры

Кольца могут быть изготовлены любых размеров: с внутренним диаметром от 1мм до 2000 мм и диаметрами сечений от 0,5 мм до 20 мм.

Уплотнительные кольца изготовленные по ГОСТу могут обозначаются так:

006-008-14-2-2

Первые три цифры (006) указывают диаметр поверхности, на которую надевается кольцо (наружний диаметр штока) - 6 мм. Вторые три цифры (008) показывают диаметр поверхности , в которую вставляется кольцо (внутренний диаметр цилиндра) - 8 мм. Следующие две цифры (14) означают диаметр сечения (толщину) самого кольца - 1,4 мм. Последние две цифры: 2 - класс точности, 2 - группа резины.

Реальный размер кольца может незначительно отличаться от обозначения: внутренний в сторону уменьшения, наружный напротив - увеличения.

Обозначение импортных колец (изготовленных по DIN) отличается от обозначения по ГОСТ.

Например: 10,0х1,0

где 10 мм - фактический внутренний размер кольца, а 1 мм - его толщина.

Кольца круглого сечения изготавливаются в соответствии со следующими стандартами:
- Кольца уплотнительные круглого сечения ГОСТ 18829-73
- Кольца резиновые уплотнительные круглого сечения ГОСТ 9833-73
- International o-ring standard DIN 3771

В качестве материалов при производстве уплотнительных колец нами используются резиновые смеси на основе импортных каучуков:

  • акрилонитрил-бутадиеновых каучуков (NBR),
  • фтор наполненные каучуки Viton и резиновые смеси на их основе FKM, FPM,
  • этилен-пропилен-диен-каучуки (EPDM),
  • силоксановые каучуки (силикон - MVQ),
  • полиуретаны (PUR, PU).

Благодаря современным технологиям производства и использованию высококачественных материалов (в основном импортных), уплотнительные кольца круглого сечения (o-ring) могут применятся в таких средах как различные масла, гидравлические жидкости, разнообразные химически агрессивные среды, тормозные жидкости на основе гликоля, горячая вода. При различных давлениях и температурах эксплуатации.

Преимущества использования в качестве уплотнений колец круглого сечения:
- простая конструкция монтажной полости (канавки),
- возможен широкий спектр материалов: резины NBR, FPM, EPDM, силикон, полиуретан,
- простой монтаж благодаря симметричности,
- небольшие размеры посадочного места.
